کدمحصول |
E40H8-1024-3-T-24 |
---|---|
مدل |
هالو شافت |
نوع |
Totem Pole |
قطر بدنه |
40 میلی متر |
قطر شافت |
8 میلی متر |
تعداد پالس(رزولیشن) |
1024 |
تغذیه |
24 ولت DC |
فاز خروجی |
A B Z |
نوع اتصال |
کابلی |
درجه حفاظت IP |
IP65 |
شرکت سازنده |
آتونیکس AUTONICS |
کشور سازنده |
کره جنوبی |

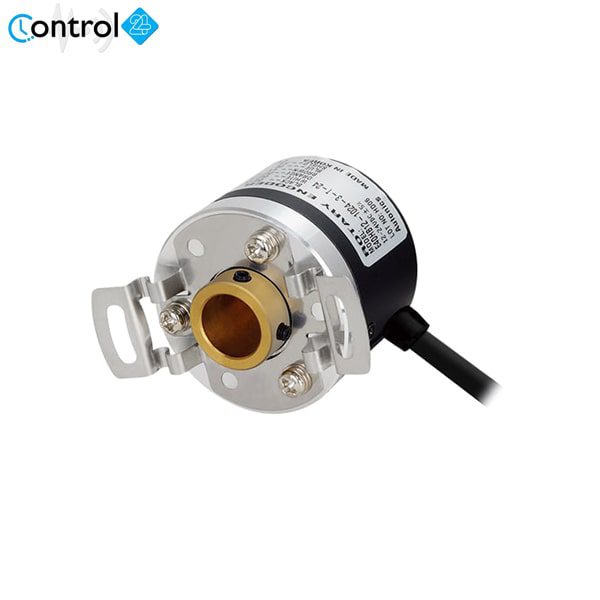

انکودر ۱۰۲۴ پالس هالوشافت آتونیکس AUTONICS E40H8-1024-3-T-24
۵.۱۹۴.۰۰۰ تومان
مشخصات انکودر 1024 پالس هالوشافت آتونیکس AUTONICS E40H8-1024-3-T-24 :
انکودر ۱۰۲۴ پالس هالوشافت آتونیکس AUTONICS E40H8-1024-3-T-24
انکودر آتونیکس E40H8-1024-3-T-24 (رمز گذار) در واقع یک تجهیز الکترومکانیکی است که حرکت یک جسم را یه یک کد دیجیتال ۰-۱ ، Pulse یا آنالوگ (۴ تا ۲۰ میلی آمپر یا ۰ تا ۱۰ ولت) تبدیل میکند. این کد در تجهیز دیگری به نام دیکودر (Decoder) یا رمزگشا بنا به نیاز به تعداد دوران یا سرعت زاویه ای ویا مسافت تبدیل می شود.پایه علمی طراحی و ساخت انکودر ها بهره گیری از تکنولوژی های نوری و مغناطیسی است.
کاربرد اینکودر تغییرات مکان (Postition) و جهت (Direction) را به سیگنال های الکتریکی ترجمه می کنند.انکودر حسگری است که به محور چرخ ، و یا موتور وصل می شود، می تواند میزان چرخش را اندازه گیری کند ، با اندازه گیری میزان جا به جا یی ، سرعت ، شتاب یا زاویه چرخشی را تعیین کرد. یکی از پر فروش ترین محصولات آتونیکس اینکودر ها هستند. جهت خرید اینکودر به سایت کنترل۲۴ مراجعه کنید .
فازهای خروجی انکودر هالوشافت آتونیکس AUTONICS E40H8-1024-3-T-24 :
۲ سیم تغذیه و ۶ سیم جهت فازهای خروجی A ، B ، Z می باشند که داریم:
- سیم قهوه ای: جهت تغذیه + اینکودر (۲۴ ولت DC)
- سیم آبی: جهت تغذیه – اینکودر (۰ ولت DC)
- سیم مشکی: جهت فاز خروجی A
- سیم سفید: جهت فاز خروجی B
- سیم نارنجی: جهت فاز خروجی Z
در هنگام خرید انکودر باید چه نکاتی توجه داشت ؟
- مدل انکودر موردنیاز (۱- نسبی ۲-افزایشی ۳-مطلق)
- اندازه قطر خارجی انکودر بر حسب میلی متر
- قطر خارجی شفت انکودر برای مدل افزایشی ، قطر داخلی برای هالو شافت
- دقت و نوع سیگنال خروجی
- نوع ولتاژ و تغذیه مورد نیاز
- میزان پالس درخواستی انکودر
مشخصات انکودر ۱۰۲۴ پالس هالوشافت آتونیکس AUTONICS E40H8-1024-3-T-24 :
- قطر بدنه: ۴۰ میلی متر
- قطر شافت : ۸ میلی متر
- رزولیشن(پالس خروجی): ۱۰۲۴ پالس
- ولتاژ تغذیه : ۲۴ ولت DC
- فازهای خروجی : A ، B ، Z
- شرکت سازنده : AUTONICS
- کشور سازنده : کره جنوبی
ابعاد و اندازه انکودر آتونیکس مدل E40H8-1024-3-T-24
دیاگرام خروجی انکودر آتونیکس مدل E40H8-1024-3-T-24
