کدمحصول |
DOP-110CS |
---|---|
سایزصفحه نمایش |
10.1 اینچ |
حافظه برنامه |
256MB |
حافظه داخلی(جانبی) |
256 مگابایت |
قابلیت ها |
پشتیبانی از صفحه نمایش افقی /عمودی, صفحه نمایش رنگی 16 بیتی, طول عمر بالای 20 هزار ساعت |
شرکت سازنده |
دلتا DELTA |
کشور سازنده |
چین |

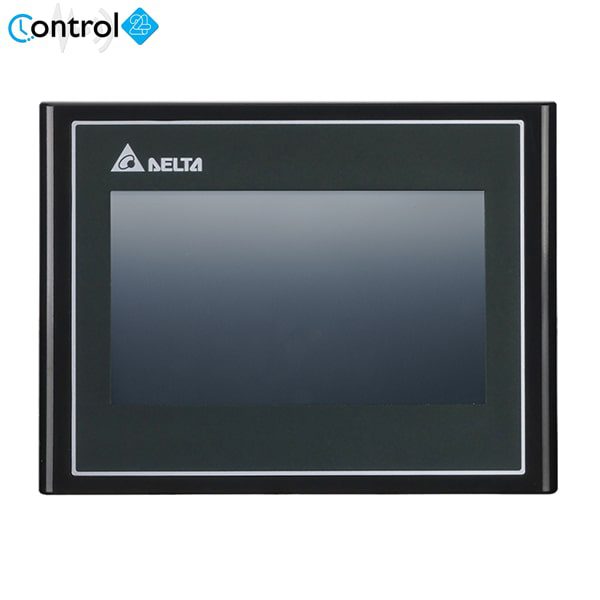

اچ ام آی ۱۰.۱ اینچ دلتا DELTA DOP-110CS
مشخصات اچ ام آی 10.1 اینچ دلتا DELTA DOP-110CS :
- نوع صفحه نمایش: HMI
- سایز : 10.1 اینچ
- نوع پورت: USB
- حافظه داخلی: MB 256
- ولتاژ تغذیه ورودی: 24VDC
- قابلیت اتصال حافظه خارجی: دارد
- COM1 (پورت سریال): RS-232(Supporting flow control)
- COM2 (پورت سریال): RS-232(Supporting flow control)/RS-485
- COM3 (پورت سریال): RS-422/RS-485
- تعداد پورت: فاقد پورت اترنت
- شرکت سازنده: دلتا
- کشور سازنده: چین
صفحه لمسی ۱۰.۱ اینچ DELTA مدل DOP-110CS
HIM :
HMI مخفف عبارت Human Machine Interface است و به معنای واسطه بین انسان و ماشین می باشدکه از آن برای مانیتور کردن و مشاهده پارامترهای دستگاههای صنعتی مثل PLC و اینورتر و…. استفاده می شود. کاربرد HMI در واقع یک مانیتور LCD است که می توان آن را برنامه ریزی نمود و همچنین به کمک آن می توان پارامترهای مختلف را تغییرداد و سیستم را کنترل نمود.
اچ ام آی دلتا DOP-110CS را میتوان به صورت همزمان به چندین دستگاه صنعتی مانند اینورتر ، PLC و … متصل کرده و دیتا را دریافت و ارسال کرد که قبل از برنامه ریزی کردن آن میتوان نوع PLC و پروتکل ارتباطی بین آنها را تعیین کرد و تا حداکثر ۲۵۵ دیوایس صنعتی را می توان به یک HMI ارتباط داد .محصولات دلتا یکی از پر مصرف ترین برند در بازار ایران است. جهت خرید اچ ام آی به سایت کنترل۲۴ مراجعه کنید .
اچ ام آی های دلتا سری DOP-100 به سه دسته تقسیم می شوند :
۱-Advanced HMI
HMI پیشرفته سری DOP-100 یک قاب باریک و طراحی صفحه نمایش گسترده را می پذیرد. این مجهز به بیش از یک پورت COM و یک پورت اترنت است. با عملکرد ورودی چند زبانه، عملکردی آسان برای مشتریان را مهیا میسازد.
۲-Standard HMI
HMI استاندارد سری DOP-100 مجهز به دو COM پورت جهت پاسخگویی بیشتر به نیازهای مشتری میباشد. نوع استاندارد اترنت، یک پورت اترنت برای اتصال سریع با سایر تجهیزات ارائه می دهد.
۳-Basic HMI
HMI اولیه سری DOP-100 ویژگی های اساسی و نصب آسان برای کاربردهای صنعتی است. با حفاظت ضد آب IP55 متناسب برای محیط های خشن است.
از مهمترین ویژگی یک HMI می توان به موارد زیر اشاره کرد :
-
مانیتورینگ پروسه و مشاهده وضعیت یک پروژه مانند فشار ، دما ، وضعیت شیربرقی و…
-
قابلیت ارتباط به انواع تجهیزات صنعتی مانند اینورتر ،PLC ، ترموستات و …
-
قابلیت اتصال به انواع برندهای مختلف
-
دارای خروجی اترنت و سریال (با توجه به مدل)
-
امکان ذخیره سازی اطلاعات در حافظه
-
قابلیت گزارش گیری اطلاعات بصورت منحنی و نمودار
-
قابلیت تعریف آلارم و هشدار
-
توانایی نمایش انیمیشن
-
تعریف توابع و محاسبات در خود HMI (ماکرونویسی)
-
دارای RTC و یا ساعت داخلی به منظور عملکرد در تاریخ و ساعت معین
-
عمر بالا و عدم ویروسی شدن برنامه آن
مشخصات کلی HMI ها DELTA :
-
قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت ۴۸۵-RS باشد.
-
دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.
-
دارای RTC به منظور عملکرد در تاریخ و ساعات معین.
-
ارتباط سریال از طریق دو پورت ۴۸۵-RS و ۲۳۲-RS.
-
قابلیت نمایش اطلاعات به صورت نمودار یا منحنی.
-
دارای پورت USB برای ارسال و دریافت برنامه.
-
دارای صفحات تاچ و یا کلیدی.
-
قابلیت Slave شدن.
-
شبیه سازی.
مشخصات اچ ام آی ۱۰.۱ اینچ دلتا DELTA DOP-110CS :
- نوع صفحه نمایش: HMI
- سایز : ۱۰.۱ اینچ
- نوع پورت: USB
- حافظه داخلی: MB 256
- ولتاژ تغذیه ورودی: ۲۴VDC
- قابلیت اتصال حافظه خارجی: دارد
- COM1 (پورت سریال): RS-232(Supporting flow control)
- COM2 (پورت سریال): RS-232(Supporting flow control)/RS-485
- COM3 (پورت سریال): RS-422/RS-485
- تعداد پورت: فاقد پورت اترنت
- شرکت سازنده: دلتا
- کشور سازنده: چین
