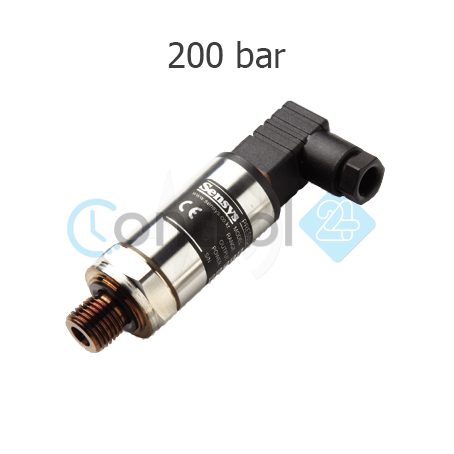

سنسور فشار ۲۰۰ بار سنسیس M5256-11700E-200BG

سنسور فشار 200 بار سنسیس SENSYS M5256-11700E-200BG :

سنسور فشار 200 بار سنسیس M5256-11700E-200BG یک ترانسمیتر فشار با کیفیت و دقت بالا بوده که در صنایع مختلف مورد استفاده قرار می گیرد. این ترانسمیتر دارای سیگنال های خروجی مختلف و انواع  اتصالات الکتریکی اندازه گیری با درستی بسیار بالا می باشد. ترانسمیتر فشار دارای طراحی با ابعاد فشرده نیز می باشد.

سنسور فشار یک تجهیز اندازه گیری فشار است که متناسب با میزان فشار اعمال شده به ورودی آن، یک سیگنال الکتریکی استاندارد و قابل فهم برای سایر تجهیزات و کنترل کننده ها تولید می شود.از مهمترین کاربرد سنسور فشار  در بوستر پمپ ها ،سیستم های هیدورلیک ، پنوماتیک و… کاربرد دارند.

جهت خرید سنسور فشار به سایت کنترل 24 مراجعه کنید.

ساختار و عملکرد سنسور فشار SENSYS :

سنسورهای فشار معمولاً از یک دیافراگم حساس به فشار، یک عنصر تبدیل (مانند پیزورزیستیو یا خازنی) و یک مدار الکترونیکی تشکیل شده‌اند. هنگامی که فشار به دیافراگم وارد می‌شود، شکل آن تغییر کرده و این تغییر شکل باعث ایجاد یک سیگنال الکتریکی متناسب با مقدار فشار می‌شود. این سیگنال توسط مدار الکترونیکی تقویت و پردازش شده و سپس به صورت یک خروجی استاندارد (مانند 4-20 میلی‌آمپر یا 0-10 ولت) در اختیار کاربر قرار می‌گیرد

سری سنسیس با بدنه‌ای مستحکم از جنس استیل ضد زنگ ، مقاومت بالایی در برابر خوردگی و شرایط سخت صنعتی دارد. ساختار یکپارچه و جوشکاری شده این ترانسمیتر، از نشتی جلوگیری کرده و دوام آن را افزایش می‌دهد. این ساختار کامل، شامل دیافراگم داخلی و اتصال فرآیند، از اجزای داخلی در برابر عوامل محیطی محافظت می کند و دقت اندازه گیری را در شرایط سخت تضمین می کند.

اجزای سنسور فشار

ویژگی‌های سنسور فشار :

• دقت بالا: این سنسورها قادر به اندازه‌گیری فشار با دقت بسیار بالا هستند.
• پایداری خوب: سنسورهای فشار در برابر تغییرات دما، رطوبت و سایر عوامل محیطی مقاوم هستند.
• پاسخ سریع: این سنسورها به تغییرات فشار به سرعت پاسخ می‌دهند.
• تنوع مدل‌ها: سنسورهای فشار در انواع مختلف با محدوده اندازه‌گیری، جنس بدنه و اتصالات مختلف تولید می‌شوند

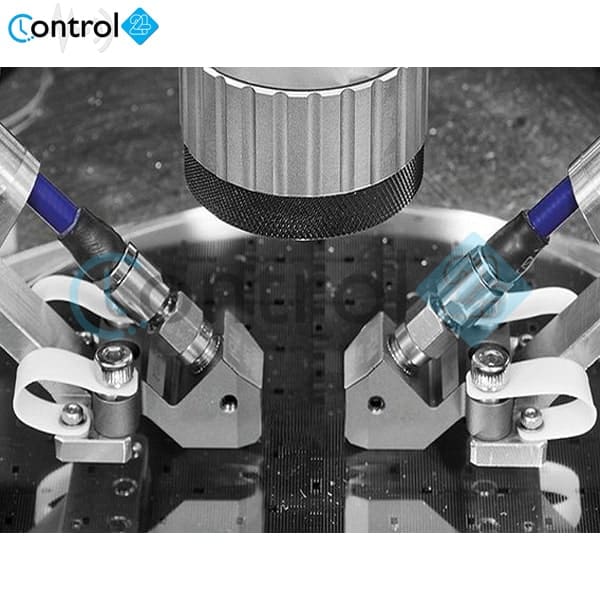

کاربرد سنسور فشار در صنعت

تعریف فشار و مفهوم آن :

فشار نیرویی است که بر واحد سطح وارد می شود که آن را با P نمایش می دهند. در واقع اثر نیرویی که بر سطح وارد می شود به نحوه اعمال آن به سطح بستگی دارد. بدین صورت که هر چه سطح اثر نیرو بیشتر باشد فشار کمتر و هر چه سطح اثر نیرو کوچک تر یا کمتر باشد فشار بیشتر است.

در این فرمول فشار داریم:

P=F/A

P : علامت اختصاری فشار

F : میزان نیروی اعمال شده

A : سطح مقطع

کاربردهای سنسور فشار M5256-11700E-200BG در صنعت :

1. صنایع نفت و گاز: اندازه‌گیری فشار در خطوط لوله، مخازن، پمپ‌ها و کمپرسورها
2. صنایع پتروشیمی: کنترل فرآیندهای تولید، اندازه‌گیری فشار در راکتورها و برج‌های تقطیر
3. صنایع غذایی: کنترل فشار در خطوط تولید، بسته‌بندی و پاستوریزاسیون
4. صنایع خودروسازی: اندازه‌گیری فشار روغن، سوخت و ترمز
5. سیستم‌های هیدرولیک و پنوماتیک: کنترل فشار در سیلندرها، شیرها و پمپ‌ها
6. سیستم‌های تهویه مطبوع: کنترل فشار در کانال‌ها و فن‌ها

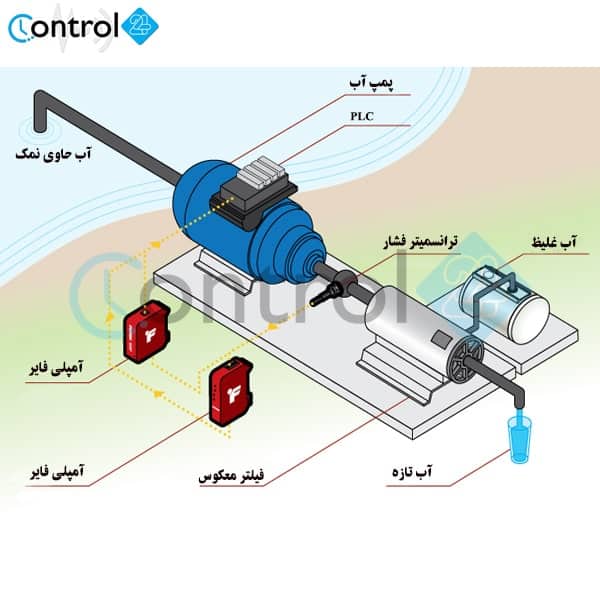

نمونه کاربرد سنسور فشار در صنعت

در هنگام خرید سنسور فشار چه پارامتر هایی باید در نظر گرفته شود :

• نوع اتصال سنسور
• میزان فشار سنسور
• تغذیه سنسور
• خروجی سنسور ( ولتاژی ، جریانی )
• شکل ظاهری سنسور
• نوع سیال ( هوا ، روغن ، آب )
• حساسیت سنسور
• دقت سنسور
• مثبت یا منفی بودن فشار
• میزان خورندگی سیال

اجزای دقیق سنسور فشار

کاربرد سنسور فشار :

• اندازه گیری میزان فشار
• اندازه گیری ارتفاع نسبت به سطح دریا
• اندازه گیری جریان سیستم
• اندازه گیری ارتفاع یا عمق

مشخصات سنسور فشار 200 بار SENSYS M5256-11700E-200BG :

• کانکشن ۱/۴ اینچ
• خروجی ۴ ~ ۲۰ mA
• نحوه اتصال دوسیمه
• دقت اندازه گیری بالا
• ولتاژ تغذیه ۹ ~ ۳۰ VDC
• استاندارد حفاظتی IP66
• دقت ۰٫۵ درصد  FullScal
• مقاوم در برابر شوک و لرزش
• جهت اندازه گیری مایعات و گازها
• میزان فشار اندازه گیری ۰ الی 200 بار
• بازه دمایی ۴۰- تا ۱۲۵ درجه سانتیگراد
• مقاوم در برابر دما ۴۰- تا ۱۲۵ درجه سانتیگراد
• جنس بدنه و هوزینگ از استیل ۳۰۴ ضد زنگ
• پیزو ساخته شده از جدیدترین مدارات ASIC
• دیافراگم یک تکه و مقاوم در برابر نفوذ آب
• شرکت سازنده : SENSYS
• کشور سازنده : کره جنوبی
