کدمحصول |
LR2P-16A |
---|---|
ولتاژ بوبین |
220 ولت AC |
گارانتی |
6 ماه |
شرکت سازنده |
جی بی اچ JBH |
کشور سازنده |
چین |

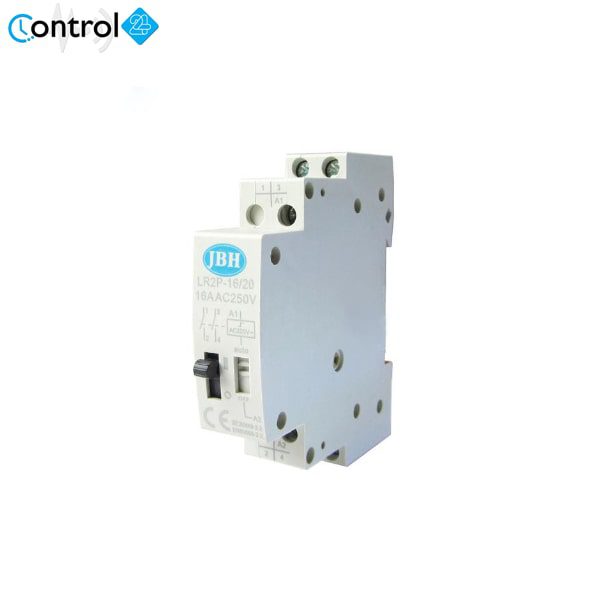

رله ضربه ای ۱۶A دو پل JBH
۶۵۴.۰۰۰ تومان
مشخصات رله ضربه ای 16A دو پل JBH :
رله ضربه ای ۱۶A دو پل JBH
رله ضربه ای جی بی اچ در حقیقت عملکردی مشابه با کنتاکتور دارد با این تفاوت که در کنتاکتور پس از اتصال جریان برق به بوبین ، کنتاکتور عمل کرده و کنتاکت های آن وصل می شود و با قطع ولتاژ بوبین، کنتاکتور به وضعیت اصلی خود برمی گردد.
اما عملکرد رله ضربه به این صورت است که با اتصال جریان برق به بوبین آن، کنتاکتش وصل می شود و اگر ولتاژ بوبین قطع شود باز هم کنتاکت آن وصل باقی میماند و با وصل مجدد ولتاژ بوبین، کنتاکت آن قطع می گردد.
به عبارت دیگر برای وصل کردن کنتاکتور باید یک ولتاژ دائم به بوبین کنتاکتور اعمال شود و برای قطع کردن هم باید ولتاژ از روی بوبین برداشته شود.
اما برای وصل کردن رله ضربه، باید ولتاژ لحظه ای پالسی به بوبین رله اعمال شود و برای قطع کردن رله نیز باید مجدد ولتاژ لحظه ای پالسی به بوبین رله اعمال شود. یعنی هر زمان بوبین رله برق دار شود تیغه های قدرت را معکوس می کند. رله ضربه با نام های رله حافظه دار و رله راه پله نیز شناخته می شود. رله ها یک از پرفروش ترین محصولات جی بی اچ می باشد که در صنعت کاربرد فراوانی دارند. برای خرید رله به سایت کنترل۲۴ مراجعه کنید .
کاربرد رله ضربه ای ۱۶A دو پل JBH :
کاربرد اصلی رله ضربه برای مکان هایی هست که قصد داریم از چند نقطه به یک مصرف کننده فرمان قطع و وصل دهید. مثل کنترل یک لامپ از چند نقطه.
ساختمان رله ضربه ای ۱۶A دو پل JBH :
- آهنربا
- تیغه (که بوسیله آهنربا جذب میشود)
- فنر
- اتصالات الکتریکی
تفاوت بین رله و کنتاکتور :
تفاوت بین رله و کنتاکتور در این است که کنتاکتور با برقدار شدن بوبین ۳ فاز ( وردی و خروجی ) به یکدیگر وصل شده به مثال یک کلید تک پل ولی در رله ها هماننده کلید تبدیل در برق ساختمان است که کنتاکت آنها قطع و وصل نمیشود و در هنگام تحریک بوبین رله کنتاکت ها قطع و یا وصل می شود .
و تفاوت دیگر بین رله و کنتاکتور در میزان جریان ( آمپر ) است که این مقدار در رله ها ۱۰ آمپر است ولی در کنتاکتور از ۹ آمپر به بالا تولید می شود.
مشخصات رله ضربه ای ۱۶A دو پل JBH :
- جریان : ۱۶A
- مدل کنتاکتور : ACLR2P-16A
- تعداد پل : ۲
- تعداد کنتاکت ها : ۲ باز
- کارآیی در رطوبت : ۹۵%
- ولتاژ بوبین : ۲۲۰VAC
- کارآیی در دما : -۵ تا +۶۰ درجه
- گارانتی : ۶ ماه
- شرکت سازنده : JBH
- کشور سازنده : چین
