ترانسمیتر دما پارس مگا PARS MEGA PM-TT1R

ترانسمیتر دمای تک کانال PM-TT1R پارس مگا، محصولی دقیق و قابل اعتماد از شرکت پارس مگا، برای اندازه‌گیری دقیق دما در طیف وسیعی از کاربردهای صنعتی طراحی شده است. این ترانسمیتر با بهره‌گیری از آخرین فناوری‌ها، عملکردی پایدار و قابل اطمینان را در محیط‌های صنعتی سخت و چالش‌برانگیز ارائه می‌دهد

برای خرید ترانسمیتر دما پارس مگا به سایت کنترل 24 مراجعه کنید.





کاربردهای PM-TT1R  :

1. صنایع نفت و گاز: اندازه‌گیری دمای سیالات، مخازن و تجهیزات.
2. صنایع پتروشیمی: کنترل دما در فرآیندهای تولید.
3. صنایع غذایی: نظارت بر دمای مواد غذایی در طول فرآیند تولید و نگهداری.
4. صنایع خودروسازی: کنترل دما در فرآیندهای تولید و تست.
5. صنایع دارویی: کنترل دما در فرآیندهای تولید و نگهداری دارو.
6. سیستم‌های تهویه مطبوع: کنترل دمای محیط‌های صنعتی و تجاری.

و بسیاری از کاربردهای صنعتی دیگر…

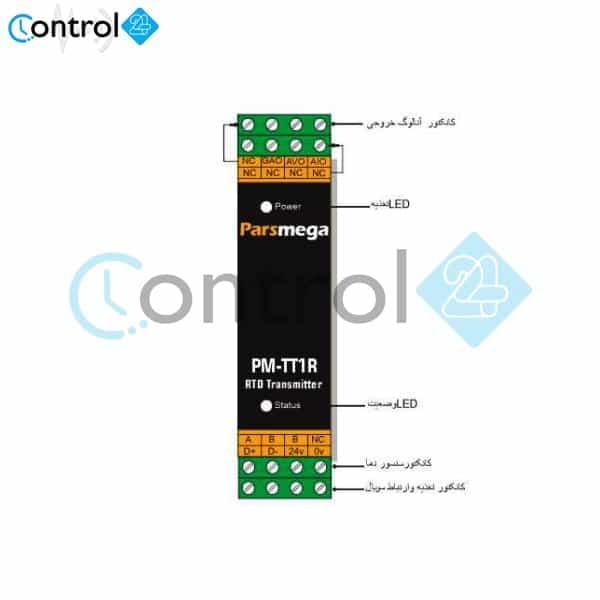

نحوه کارکرد اجزای ترانسمیتر دمای تک کانال PM-TT1R پارس مگا :

ترانسمیتر دمای PM-TT1R، دستگاهی الکترونیکی است که برای تبدیل سیگنال آنالوگ حاصل از سنسور دمای RTD (مانند PT100 یا PT1000) به سیگنال استاندارد صنعتی (مانند 4-20 میلی‌آمپر) استفاده می‌شود. این دستگاه به طور گسترده‌ای در صنایع مختلف برای اندازه‌گیری دقیق دما به کار می‌رود.

1. ورودی سنسور RTD: این قسمت محل اتصال سنسور دمایی به ترانسمیتر است. سنسور با تغییر دما مقاومت الکتریکی خود را تغییر می‌دهد و این تغییر مقاومت توسط ترانسمیتر اندازه‌گیری می‌شود.
2. مبدل آنالوگ به دیجیتال (ADC): این بخش سیگنال آنالوگ حاصل از سنسور را به یک سیگنال دیجیتال تبدیل می‌کند. دقت این مبدل در ترانسمیتر PM-TT1R بسیار بالا است که منجر به دقت بالای اندازه‌گیری دما می‌شود.
3. پردازنده: پردازنده وظیفه پردازش سیگنال دیجیتال ورودی، انجام محاسبات لازم برای تبدیل آن به دمای قابل خواندن و ارسال سیگنال خروجی استاندارد را بر عهده دارد.
4. دیپ سوئیچ‌ها: این سوئیچ‌ها برای تنظیم پارامترهای مختلف ترانسمیتر مانند محدوده دمایی، نوع سیگنال خروجی و سایر تنظیمات مورد استفاده قرار می‌گیرند.
5. خروجی آنالوگ: این بخش سیگنال استاندارد صنعتی (مانند 4-20 میلی‌آمپر) را برای ارسال به سیستم‌های کنترل یا نمایشگرها تولید می‌کند.
6. پورت ارتباطی RS485: این پورت برای ارتباط با انواع HMI و PLC‌ها از طریق پروتکل مدباس استفاده می‌شود و امکان نظارت و کنترل از راه دور را فراهم می‌کند.



نحوه کارکرد ترانسمیتر دما PARS MEGA PM-TT1R :

• دریافت سیگنال از سنسور: سنسور دمایی تغییرات دما را به تغییرات مقاومت تبدیل می‌کند. این تغییر مقاومت به صورت یک سیگنال آنالوگ به ورودی ترانسمیتر ارسال می‌شود.
• تبدیل به سیگنال دیجیتال: سیگنال آنالوگ ورودی توسط مبدل ADC به یک سیگنال دیجیتال با دقت بالا تبدیل می‌شود.
• پردازش سیگنال: پردازنده سیگنال دیجیتال را پردازش کرده و با استفاده از الگوریتم‌های محاسباتی، دمای مربوط به آن را تعیین می‌کند.
• تبدیل به سیگنال خروجی: دمای محاسبه شده به یک سیگنال استاندارد آنالوگ (مانند 4-20 میلی‌آمپر) تبدیل شده و از خروجی ترانسمیتر ارسال می‌شود.
• ارتباط با سیستم‌های دیگر: سیگنال خروجی ترانسمیتر می‌تواند به سیستم‌های کنترل یا نمایشگرها ارسال شود تا اطلاعات مربوط به دما نمایش داده شده و یا برای کنترل فرآیندهای صنعتی استفاده شود.



نکات مهم در استفاده از PM-TT1R :

1. کالیبراسیون: ترانسمیتر باید به طور مرتب کالیبره شود تا دقت اندازه گیری حفظ شود.
2. نصب صحیح: ترانسمیتر باید طبق دستورالعمل سازنده نصب شود.
3. محافظت در برابر تداخلات الکترومغناطیسی: ترانسمیتر باید در برابر نویزهای الکتریکی محافظت شود.
4. توجه به شرایط محیطی: ترانسمیتر باید در شرایط محیطی مناسب کار کند



ویژگی‌های کلیدی ترانسمیتر PARS MEGA PM-TT1R :

• دقت بالا: با استفاده از مبدل آنالوگ به دیجیتال 14 بیتی، دقت اندازه‌گیری دما تا 0.5 درجه سانتی‌گراد تضمین می‌شود.
• سرعت بالا: سرعت تبدیل 50 هرتز، امکان اندازه‌گیری سریع و دقیق تغییرات دما را فراهم می‌آورد.
• تنوع خروجی: خروجی‌های آنالوگ ایزوله 0-10 ولت، 0-5 ولت، 0-20 میلی‌آمپر و 4-20 میلی‌آمپر، امکان تطبیق با انواع سیستم‌های کنترل را فراهم می‌کند.
• ارتباط سریال RS485: امکان ارتباط با انواع HMI و PLC‌ها از طریق پروتکل مدباس، برای نظارت و کنترل آسان فرآیندها.
• تنظیمات آسان: استفاده از دیپ سوئیچ برای تنظیم محدوده دما، نوع سیگنال خروجی و سایر پارامترها، کاربری این محصول را ساده کرده است.
• ایزولاسیون قوی: ایزولاسیون سیگنال خروجی نسبت به ورودی سنسور، اطمینان از عملکرد پایدار در محیط‌های با نویز بالا را فراهم می‌کند.
• پایداری بالا: ساختار مقاوم و استفاده از مواد با کیفیت، طول عمر و پایداری این ترانسمیتر را تضمین می‌کند.





مواردی که در هنگام کار با این محصول باید در نظر گرفته شود :

• از چسبیدگی بدنه‌ تابلو‌ به زمین‌ اطمینان‌ حاصل‌ نمائید .
• در هنگام اتصال‌ کابل های وارنیشدار به زمین‌ ، وارنیش کابل را برش دهید .
• سیم های سیستم را به رده‌بندی های مختلف همانند ولتاژ زیاد ، تغذیه‌ ، سیگنال و آنالوگ منشعب کنید
• سیم های قدرت را از شیوه دیگری جابجا کنید.
• توجه داشته باشید که سیم های آنالوگ در طرف بدنه‌ و ریل قرار گرفته باشند .
• آسوده‌خاطر شوید که شیلدها به زمین‌ چسبیده شده‌ باشند .
• در هنگام اتصال‌ مراقبت کنید‌ که سیم کاملا دارای شیلد باشد‌ به‌ جز قسمتی که قرار بوده است به زمین‌ متصل‌ شود‌.



مشخصات ترانسمیتر دما پارس مگا PM-TT1R :

• دارای نمایشگر LED وضعیت ماژول
• دارای یک کانال ورودی سنسور RTD
• دارای مبدل آنالوگ به دیجیتال 15 بیتی
• دمای کاری 30- الی 75+ درجه سانتی گراد
• دارای ابعاد 112 * 27.70 * 99.50 میلی متر
• خروجی آنالوگ جریان و ولتاژ (16000 نقطه دقت)
• رنج وسیع بادریت پورت RS485 از 2400 تا 230400
• ارتباط سریال RS485  با پشتیبانی پروتکل MODBUS
• بازه دمایی سنسور RTD از 200- تا 650 درجه سانتی گراد
• تنظیم پارامترهای دما و خروجی آنالوگ با استفاده از دیپ سوئیچ
• دارای گارانتی 18 ماهه
• کشور سازنده : ایران
• شرکت سازنده : PARS MEGA
