تایمر دیجیتال امکو EMKO EZM-3735.5.00.0.1

تایمر چیست:

تایمر یا رله های زمانی دستگاهی است که کارایی آن جهت کنترل زمان در مدارات است بدین صورت که میتواند از چند دهم ثانیه تا چندین ساعت قابل تغییر باشد تا نحوه عملکرد آن بصورتی که پس از اعمال برق به تغذیه تایمر ابتدا خروجی آن وصل و یا بعد از گذشت مدت زمانی خروجی آن وصل شود. .

در واقع تایمرها یکی از پرکاربردترین و پر استفاده ترین تجهیز در مدارات کنترلی جهت کنترل زمان در مدارات هستند که وظیفه کنترل مدارات را در بازه زمانی مشخص به عهده دارند، این تایمر ها تشکیل شده اند از یک رله که طی زمان معینی خروجی خود را وصل و یاقطع می نمایند و یک زمان که توسط کاربر تنظیم می شوند.

انواع تایمر ها :

تایمر ها در دو نوع دیجیتال و آنالوگ ساخته و وارد بازار شده اند که تایمر های آنالوگ در مداراتی که دقت زمان بالایی مورد نیاز نباشد مورد استفاده قرار می گیرند ولی در مقابل تایمر های دیجیتال دقت بالایی دارند و در جاهایی که دقت حساس و مهم باشد از این نوع از تایمر ها استفاده می شوند ، تایمر های دیجیتال در مقایسه با تایمر های آنالوگ قیمت بالاتری دارند.

تایمرهای مولتی رنج امکو EMKO EZM-3735.5.00.0.1 :

تایمر مولتی رنج EZM-3735.5.00.0.1 امکو مورد استفاده جهت زمانبندی درمدارات صنعتی با ورودی تغذیه مولتی و مولتی رنج در انتخاب زمان می باشد، این تایمر با کیفیت عالی و زمانبندی دقیق از مهمترین محصولات EMKO می باشد و توانسته جایگاه ویژه ای را برای خود در تابلو برق های صنعتی ، مدارات و… ایجاد کند از مهمترین مشخصات این تایمر می توان به موارد زیر اشاره کرد:

ابعاد کنترل دما رطوبت  امکو EZM-3735.5.00.0.1  :
ابعاد برش:
طول:71 میلی متر
عرض:29 میلی متر
ابعاد پنل رو برو:
طول:76 دمیلی متر
عرض:34.5 میلی متر
عمق: 65 میلی متر

سربندی تایمر مولتی رنج امکو EZM-3735.5.00.0.1  :

نحوه سربندی بصورت زیر می باشد:
ترمینال ۱: خروجی کنترلر تیغه باز 16 آمپر
ترمینال ۲: خروجی کنترلر تیغه مشترک
ترمینال 3: خروجی کنترلر تیغه بسته 16 آمپر
ترمینال 4: تغذیه ۲۲۰ ولت AC
ترمینال 5: تغذیه ۲۲۰ ولت AC
ترمینال 6 : ورودی کنتاکت  استپ
ترمینال 7 : ورودی مشترک
ترمینال 8 : ورودی کنتاکت استارت

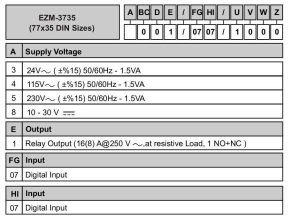

نحوه کد خوانی ترموستات امکو EMKO ESM-3722.5.6.6.0.1/01.01/1.6.6.0 :

مهمترین ویژگی تایمر EMKO EZM-3735.5.00.0.1 :

• کیفیت بالای تایمر

• دارای ۲ خروجی رله 16 آمپر به صورت ( NO , NC )
• نمایشگر 4 رقمه ( بر حسب H , M , S )
• بازه زمانی از 0.1 ثانیه الی 99.99 ساعت
• قابلیت فرمان STSRT , STOP ( از روی نمایشگر و ورودی کنتاکت ها )
• تغذیه 220 ولت AC
• قابلیت تعریف آلارم در زمان رسیدن به STOP
• دارای قفل گذاری جهت تغییر ندادن برنامه
• دارای 16 فاکشن
• قابلیت زمان نسبی (بالا رونده و پایین رونده )

در هنگام خرید تایمر چه مواردی باید در نظر گرفته شود :

-بازه زمانی مورد نیاز
-تعداد کنتاکت های خروجی تایمر
-ولتاژ تحریک تایمر(تغذیه بوبین تایمر)
-نحوه نصب تایمر (ریلی بودن یا تابلویی بودن)
-مدکاری مورد نظر
-جرریان مجاز رله خروجی تایمر

برای دریافت راهنمای pdf تایمر EMKO لینک زیر را کلیک کنید

Digital Timer Controller EZM-3735-Multi-Languages V04 07-17

Digital Timer Controller EZM-3735_Manual V04 07-17_EN
