مقدمه

در دنیای اتوماسیون و رباتیک، حسگرها نقشی اساسی در جمع آوری اطلاعات از محیط اطراف ایفا می‌کنند. یکی از انواع پرکاربرد این حسگرها، سنسور خازنی است که با اندازه‌گیری ظرفیت خازنی بین دو رسانا، به تغییرات محیطی واکنش نشان می‌دهد.

در این مقاله به بررسی سنسورهای خازنی، اصول عملکرد، انواع، کاربردها، مزایا و معایب و چالش های روبرو با این سنسور ها می پردازیم. این سنسور ها بدون تماس و برای تشخیص حضور ، اندازه گیری فاصله از جسم و سطح مواد به کار می روند. سنسورهای خازنی نقش بسیار مهمی در صنایع دارند.



با ما همراه باشید در پادکست شماره دو

دانلود لینک مستقیم پادکست شماره دو : سنسور خازنی چیست؟



تعریف ظرفیت درسنسور خازنی

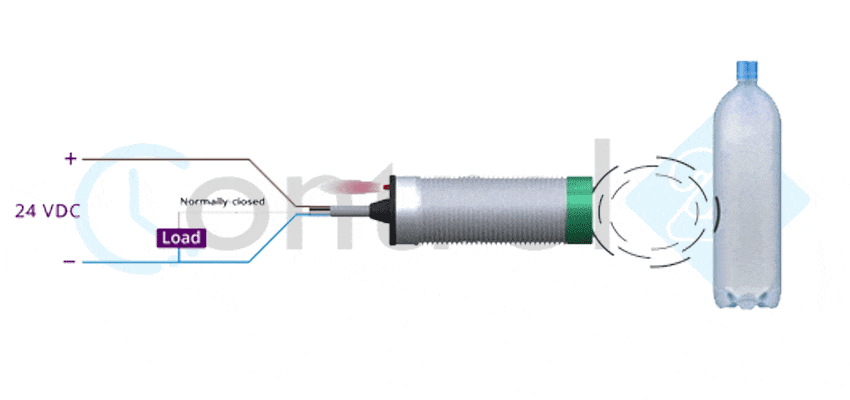

ظرفیت خازن زمانی تغییر می کند که جسم یا ماده به میدان الکتریکی بین الکترودها نزدیک می شود. این تغییر باعث تغییر ظرفیت خازن می شود و توسط میدان داخلی سنسور تشخیص داده می شود و به یک سیگنال الکتریکی تبدیل می شود.

• ایجاد میدان الکتریکی: یک اسیلاتور در مدار سنسور، یک ولتاژ متناوب را به الکترودها اعمال می‌کند و در نتیجه میدان الکتریکی بین آنها ایجاد می‌شود.
• تغییر ظرفیت: هنگامی که جسمی با رسانایی متفاوت وارد میدان می‌شود، توزیع بار الکتریکی در خازن تغییر می‌کند و ظرفیت آن به طور قابل اندازه‌گیری افزایش یا کاهش می‌یابد.
• تشخیص تغییر: مدار سنسور این تغییر ظرفیت را اندازه‌گیری می‌کند و آن را به سیگنال الکتریکی تبدیل می‌کند.
• خروجی: سنسور بر اساس این سیگنال، یک خروجی دیجیتال (روشن/خاموش) یا آنالوگ (متناسب با میزان تغییر ظرفیت) ارائه می‌دهد.

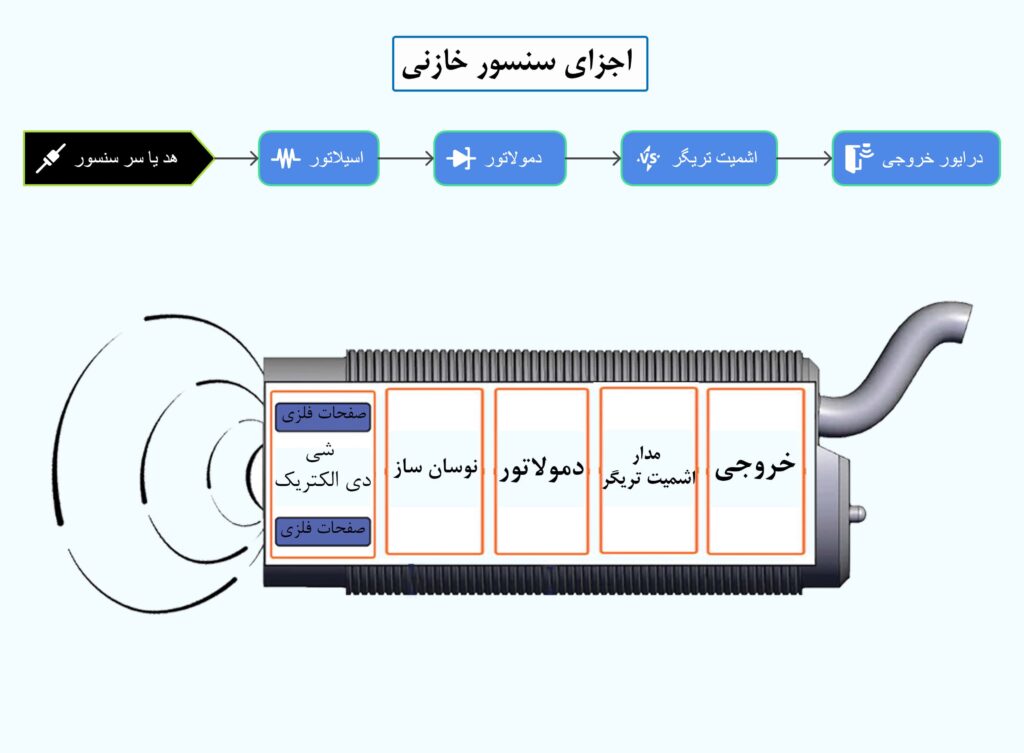

اجزای سنسور خازنی :

• هد یا سر سنسور : این بخش شامل دو صفحه خازن حلقه ای است که همان قسمت حساس سنسور می باشد. زمانی که جسم به این قسمت نزدیک می شود ، ظزفیت خازن تغییر می کند.
• اسیلاتور: اگرظرفیت خازن تغییر کند ، دامنه نوسان اسیلاتور تغییر می کند.
• دمولاتور: این بخش دامنه نوسان اسیلاتور را به ولتاژ مستقیم تبدیل می کند.
• تریگر: این قسمت وظیفه مقایسه ولتاژ ارسالی را با یک سطح مرجع بر عهده دارد .
• درایور خروجی : هنگامی که ظرفیت خازن از مقدار از قبل تنظیم شده بیشتر باشد ، خروجی سنسور فعال می شود.



عملکرد سنسورهای خازنی :

یک سنسور خازنی از دو صفحه الکترود یا رسانا تشکیل شده است که توسط یک ماده عایق از یکدیگر جدا شده اند. فرمول محاسبه خازن به صورت زیر است:

C = ϵA/d



که در آن:

C: ظرفیت خازنی

ϵ: ثابت دی‌الکتریک ماده بین الکترودها

A: مساحت صفحات روبروی یکدیگر

d: فاصله بین الکترودها



انواع سنسور خازنی

سنسورهای خازنی طیف گسترده‌ای از کاربردها را در صنایع مختلف به دلیل عملکرد غیرتماسی، دقت بالا، تنوع و قیمت مناسب خود دارند. در این راهنمای جامع، به بررسی انواع مختلف سنسورهای خازنی، نحوه عملکرد آنها، مزایا و معایب هر نوع و کاربردهای خاص آنها می‌پردازیم.

سنسورهای خازنی از لحاظ اتصالات به سه دسته تقسیم می شوند:

• خازنی دو سیمه : این سنسورها دارای دو سیم ارتباطی هستند. یعنی فقط در دو حالت باز ( (NOیا بسته NC)) هستند. در برخی موارد این سنسورها از نوع نامور هستند.
• سه سیمه : این مدل هم مانند نمونه بالا در دو حالت باز ( (NOیا بسته NC)) است. این سنسورها دارای سه سیم آبی ، قهوه ای و مشکی هستند که دو سیم آن به منبع تغذیه و یک سیم به تجهیزاتی مانند کنتاکتور، پی ال سی و … متصل می شود.
• چهارسیمه : این سنسورها از چهار سیم آبی ، قهوه ای ، سفید و سیاه تشکیل شده است. سنسورهای خازنی چهار سیمه در دو مدل PNP و NPN در بازار یافت می شود.

طبقه‌بندی بر اساس نوع الکترود:

• سنسورهای خازنی با الکترود تخت:

این نوع سنسور رایج‌ترین نوع بوده و از دو صفحه فلزی تخت به عنوان الکترود استفاده می‌کند. سنسورهای تخت برای تشخیص اشیاء در فواصل کوتاه و کاربردهایی مانند کلیدهای لمسی، سنسورهای سطح مایع و آشکارسازهای حرکت مناسب هستند.



• سنسورهای خازنی استوانه‌ای:

در این نوع سنسور، از یک الکترود استوانه‌ای و یک الکترود تخت یا زمین استفاده می‌شود. سنسورهای استوانه‌ای محدوده تشخیص گسترده‌تری نسبت به سنسورهای تخت دارند و برای کاربردهایی مانند تشخیص اشیاء در خطوط تولید و رباتیک مناسب هستند.



• سنسورهای خازنی با الکترودهای متعدد:

این نوع سنسور از چندین الکترود مجزا برای افزایش دقت و عملکرد در کاربردهای پیچیده مانند تشخیص نوع مواد و اندازه‌گیری ضخامت استفاده می‌کند.



طبقه‌بندی بر اساس نوع دی‌الکتریک:

• سنسورهای خازنی با دی‌الکتریک هوا:

این نوع سنسور رایج ترین نوع بوده و از هوا به عنوان دی الکتریک استفاده می کند. سنسورهای هوا از نظر قیمت مقرون به صرفه بوده و دامنه تشخیص وسیعی دارند ، اما به تغییرات  دما و رطوبت حساسیت  نشان می دهند.

• سنسورهای خازنی با دی‌الکتریک جامد:

در این نوع سنسور ، به جای هوا ا یک ماده دی الکتریک جامد مانند پلاستیک یا تفلون استفاده می شود. سنسورهای جامد در برابر شرایط سخت محیطی مقاومت بیشتری دارند و تحت تغییرات دما و رطوبت کمتر قرار می گیرند.

• سنسورهای خازنی با دی‌الکتریک مایع:

 این دسته از سنسورها از یک مایع دی الکتریک مشابه روغن بهره می برند تا حساسسیت نسبت به مواد خاص را افزایش دهند.سنسورهای مایع برای شناسایی اشیاء با هدایت الکتریکی پایین مانند مواد غذ ایی و مایعات مناسب هستند.

سایر انواع سنسورهای خازنی:

•  سنسورهای مجاورتی: برای شناسایی وجود اشیاء در فاصله نزدیک به کار می روند.
•  سنسورهای خازنی فرکانسی: از یک فرکانس ثابت جهت سنجش ظرفیت بهره می برند و برای کاربردهایی نظیر کنترل سطح مایعات و شناسایی وجود اشیا مناسب هستند.
• سنسورهای خازنی هترونیک: از یک سیگنال هترونیک برای اندازه‌گیری ظرفیت استفاده می‌کنند و برای کاربردهایی که دقت بالا و سرعت پاسخ سریع مورد نیاز است مناسب هستند.
• سنسورهای خازنی ارتعاشی: از ارتعاش برای سنجش ظرفیت استفاده می‌کنند و برای شناسایی ترک‌ها و عیوب به کار برده می شوند.
• سنسورهای رطوبت: برای اندازه‌گیری میزان رطوبت موجود در هوا یا مواد مختلف استفاده می‌شوند.
• سنسورهای فشار: برای اندازه‌گیری فشار هوا یا سایر مایعات استفاده می‌شوند.

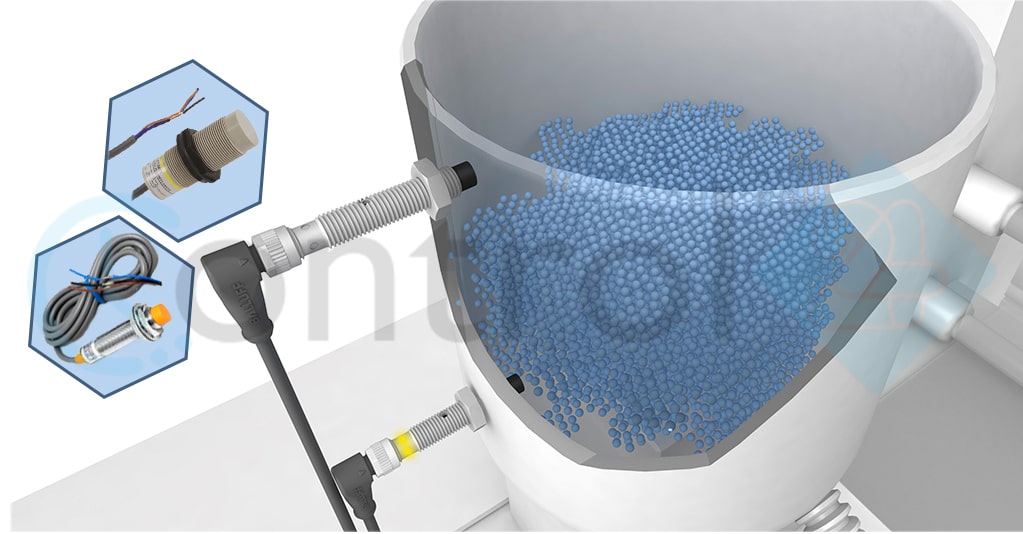

کاربرد سنسور خازنی در صنایع

سنسورهای خازنی به خاطر مزایای متنوعی از جمله دقت بالا، قابل اعتماد بودن و سهولت استفاده در صنایع مختلف کاربرد دارند.

برخی از رایج‌ترین صنایعی که از سنسورهای خازنی استفاده می‌کنند عبارتند از

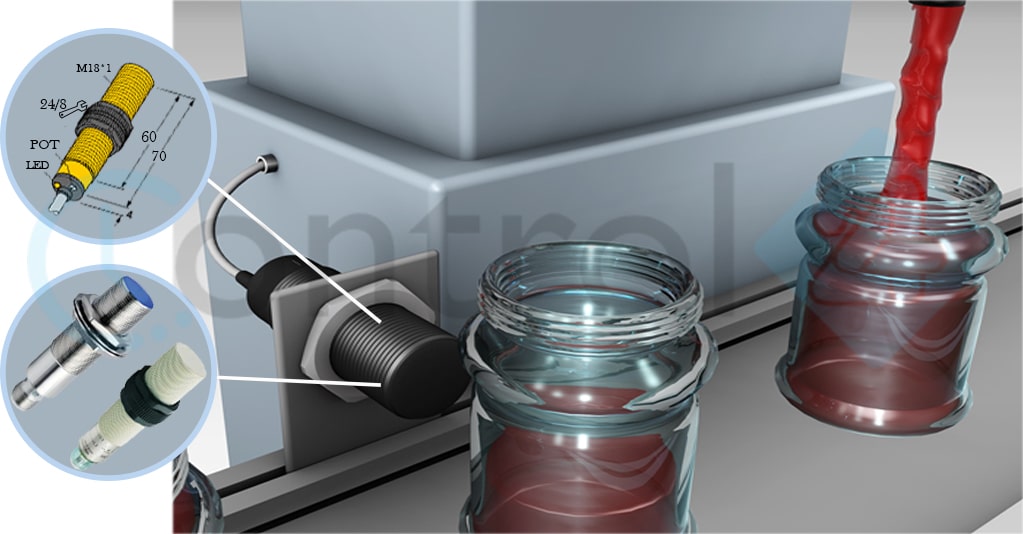

صنایع غذایی و آشامیدنی و بسته بندی:

• برای تشخیص حضور یا عدم وجود محصول در خطوط تولید
• برای کنترل سطح مایعات در مخازن و مخازن
• برای بازرسی بسته بندی برای نقص
• کنترل سطح مایع و جامد
• قابلیت تشخیص حضور مایع در لوله ها و شلنگ های پلاستیکی
• تشخیص پر شدن بطری ها





صنعت پلاستیک و چوب :

• قابلیت تشخیص حضور قطعات



تولیدی:

• برای نظارت بر فرآیندهای مونتاژ
• برای تشخیص قطعات معیوب
• برای کنترل کیفیت محصولات نهایی



صنایع بسته بندی:

• برای اطمینان از اینکه مواد بسته بندی به درستی تغذیه می شوند
• برای برش مواد به طول های صحیح
• برای اعمال برچسب ها و کدهای تاریخ



 چاپ:

• برای کنترل ثبت نام مواد چاپی
• برای تشخیص نقص در مواد چاپی
• برای برش ورق ها به اندازه های صحیح
• شخیص حضور کاغذ

دارویی و مواد شیمیایی:

• برای توریع صحیح مایعات
• برای پر کردن بطری ها
• برای شناسایی درب بطری
• کنترل سطح مواد و تشخیص حضور مواد





صنایع نیمه هادی:

• برای دستکاری ویفرهای سیلیکونی
• برای بازرسی ویفرها برای نقص
• برای بسته بندی تراشه های کامپیوتری



خودرو:

• تشخیص حرکت و فاصله در سیستم کنترل خودرو
•  کنترل فشار لاستیک
• قابلیت اندازه گیری دما در سیستم های خنک کننده
•  برای استقرار کیسه های هوا
• برای قفل شدن درب ها و کمربندهای ایمنی
• برای کنترل سیستم های تهویه مطبوع



الکترونیک:

• قابلیت تشخیص حرکت در دستگاه های لمسی و کنترل روشنایی در دستگاه های هوشمند



هوافضا:

• برای تشخیص ترک ها و سایر نقص ها در بدنه هواپیما
• برای کنترل سیستم های هیدرولیک و پنوماتیک
• برای استقرار چرخ دنده فرود



صنعت نفت و گاز:

• برای یافتن و استخراج نفت و گاز
• برای نظارت بر خطوط لوله و مخازن
• برای کنترل فرآیندهای پالایش





مزایای سنسورهای خازنی :

• نصب ساده
• بدون قطعه متحرک
• قدرت و سرعت سوئیچینگ بالا بدون نویز
• استفاده از پتانسیومتر برای تنظیم فاصله حساسیت
• مناسب استفاده برای مواد مایع و جامد انباشته شده
• قابلیت تشخیص انواع اجسام فلزی و غیر فلزی
• دارای طراحی ساده ، محکم و قوی
• تمیز کردن این سنسورها بسیار ساده است..
• مورد استفاده در صنایع فرآوری مواد غذایی
• توان مصرفی بسیار پایین و مورد کاربرد برای سنسورهای راه دور
• هیسترزیس پایین و تکرارپذیری بالا
• حساسیت پایین نسبت به تغییرات دما



سنسورهای خازنی دارای معایبی نیز هستند:

• خروجی غیر خطی
• دارای پیچیدگی در تعمیر و نگهداری
• خطای تشخیص در صنایع الکترونیک
• محدودیت در عملکرد در شرایط سخت محیطی
• در برخی موارد دارای هزینه بالا برای توسعه و استقرار
• حساسیت به رطوبت هوا و گرد و غبارمی تواند بر فاصله سوئیچینگ تاثیر بگذارد.





این سنسورها دارای چالش های فنی و تکنیکی هستند از جمله :

شرایط محیطی می تواند بر کارایی سنسورها تاثیر می گذارد. به کارگیری مواد خاص برای بهبود عملکرد بسیار الزامی است. همچنین این عوامل محیطی بر فاصله سوئیچنگ اثر منفی بگذارند.

این سنسورها به طور معمول در یک محدوده دمایی خاص کار می کند . عملکرد ایمن دارند. خروج از این محدوده باعث عدم پایداری در خروجی می شوند.





سوالات متداول در مورد سنسورهای خازنی



اساس کار سنسورهای خازنی بر چه مبنایی می باشد؟

اساس کار سنسور خازنی بر مبنای اندازه گیری تغییر ظرفیت خازن و بر اثر نزدیک شدن قطعات فلزی و غیر فلزی می باشد



هنگامی که جسم به هد سنسور نزدیک می شود ، چه اتفاقی برای ظرفیت خازن و اسیلاتور می افتد؟

ظرفیت خازن و دامنه اسیلاتور افزایش پیدا می کند.



چه زمانی خروجی سنسور خازنی فعال می شود؟

زمانی فعال می شود که خازن ایجاد شده از مقدار تنظیم شده بیشتر باشد



ضریب اصلاح برای فلزات و آب در سنسورهای خازنی چقدر است؟

ضریب اصلاح در سنسورهای خازنی و آب برابر با 1.0 است



سنسورهای خازنی چه مزایایی نسبت به سنسورهای القایی دارند؟

سنسورهای القایی قابلیت تشخیص مواد فلزی را دارند در حالی که سنسورهای خازنی قابلیت تشخیص مواد فلزی و غیر فلزی از جمله شیشه،کاغذ، پلاستیک و پارچه را دارد



چرا سنسورهای خازنی برای کاربردهایی با توان مصرفی پایین مناسب هستند؟

سنسورهای خازنی توان مصرفی پایین دارند زیرا هیچ جریان DC از سنسور عبور نمی کند و فقط جریان هنگام اندازه گیری ظرفیت خازن عبور می کند.

نتیجه گیری

سنسورهای خازنی یکی از مهم ترین و حیاتی ترین ابزارهای اتوماسیون صنعتی برای تشخیص و اندازه گیری غیر تماسی انواع اجسام فلزی و غیر فلزی را فراهم می کنند. این سنسورها با تمام چالش های فنی ، بسیار محبوب و پرکاربرد هستنددر آینده، پیش‌بینی می‌شود که با پیشرفت تکنولوژی، شاهد توسعه سنسورهای خازنی با دقت و عملکرد بالاتر، ابعاد کوچکتر و قیمت‌های مناسب‌تر باشیم. این امر کاربرد این سنسورها را در صنایع مختلف، به ویژه در زمینه‌های اتوماسیون، رباتیک و اینترنت اشیاء گسترش خواهد داد.
