راهنمایی کاربرد کنترلر دمای آتونیکس TK

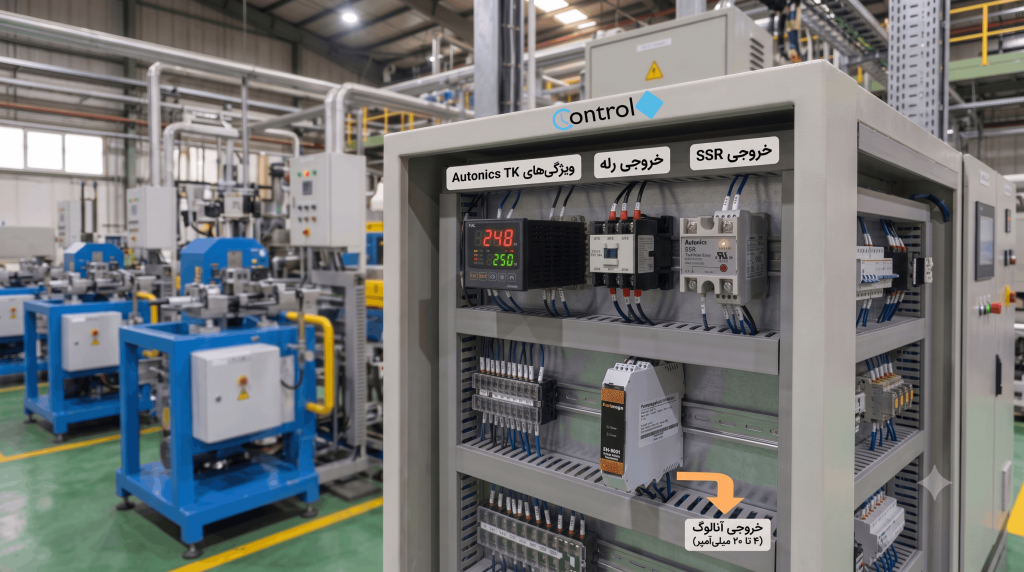

کنترلرهای دمای سری TK آتونیکس (Autonics) از پیشرفته‌ترین تجهیزات اتوماسیون صنعتی برای پایش و مدیریت دقیق دما محسوب می‌شوند. نرخ نمونه‌برداری بسیار سریع ۵۰ میلی‌ثانیه‌ای در کنار دقت اندازه‌گیری ۰.۳ درصدی، این تجهیزات را به گزینه‌ای ایده‌آل برای صنایع حساس نظیر بسته‌بندی، تزریق پلاستیک، کوره‌های حرارتی و خطوط پردازش غذایی تبدیل کرده است.

پشتیبانی هم‌زمان از کنترل سرمایش و گرمایش، امکان استفاده از ورودی‌های متنوع سنسور و طراحی فشرده، بخش دیگری از ویژگی‌های بارز این سری است. در این راهنما، تمامی مراحل نصب، سیم‌کشی، تنظیم پارامترها و عیب‌یابی این کنترلر به تفصیل بررسی شده است.

آشنایی با ویژگی‌ها و مشخصات فنی سری TK

طراحی مدرن سری TK امکان پاسخ‌دهی سریع به تغییرات دمایی محیط را فراهم می‌سازد. ابعاد متنوع این سری (از TK4S تا TK4L) دست طراحان تابلوهای برق را برای انتخاب مناسب‌ترین سایز باز می‌گذارد.

نمایشگر دوتایی دستگاه امکان مشاهده همزمان مقدار فعلی (PV) با رنگ قرمز و مقدار درخواستی (SV) با رنگ سبز را میسر می‌کند. الگوریتم‌های پیشرفته کنترل در این دستگاه، از افت و خیز ناگهانی دما (Oversheet/Undershoot) جلوگیری می‌نمایند.

خروجی‌های کنترل در مدل‌های مختلف شامل رله، ولتاژ پالس جهت تحریک SSR و خروجی جریان ۴ تا ۲۰ میلی‌آمپر است. برخی مدل‌ها نیز به پورت ارتباطی RS485 با پروتکل Modbus RTU مجهز هستند که مانیتورینگ از راه دور را ساده می‌کند.

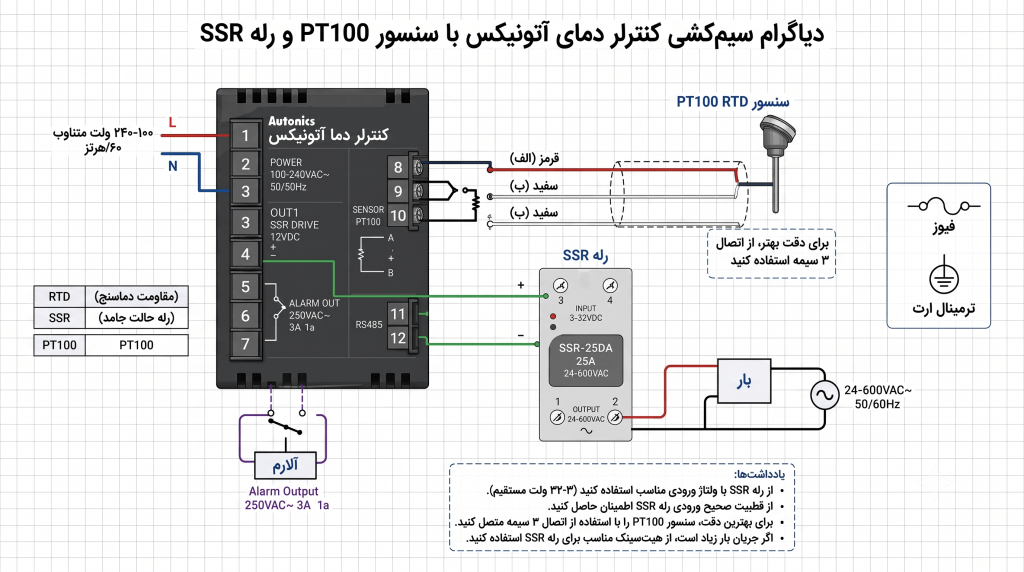

راهنمای سیم‌کشی و اتصال پایه‌ها (Hardware Wiring)

شناخت درست ترمینال‌ها پیش از اعمال ولتاژ تغذیه، مانع از سوختن برد الکترونیکی دستگاه می‌شود. نقشه‌کشی ترمینال‌ها معمولاً روی بدنه جانبی کنترلر حک شده است.

تغذیه برق ورودی بر حسب مدل انتخابی، ۱۰۰ تا ۲۴۰ ولت متناوب (AC) یا ۲۴ ولت مستقیم/متناوب (DC/AC) است. خطوط تغذیه باید به ترمینال‌های مشخص‌شده برای برق ورودی وصل شوند.

اتصال سنسورهای دمایی مستلزم رعایت نحوه بستن سیم‌ها است:

ترموکوپل‌ها : هنگام اتصال ترموکوپل‌های K، J، T و غیره، رعایت قطبیت مثبت (+) و منفی (-) الزامی است.برای اطلاعات بیشتر مقاله ” ویژگی های یک ترموکوپل خوب” را بخوانید
سنسورهای مقاوتی (RTD): در سنسورهای سه سیمی مانند Pt100، سیم‌های هم‌رنگ به پایه B و b و سیم متفاوت به پایه A متصل می‌شوند.
ورودی‌های آنالوگ: سیگنال‌های ولتاژی یا جریانی نیز ترمینال‌های اختصاصی مثبت و منفی خود را دارند.

خروجی کنترل (OUT) بسته به نوع عملگر انتخاب می‌شود. کنتاکتورها به خروجی رله، رله‌های حالت جامد به خروجی SSR و شیرهای برقی تناسبی به خروجی جریان متصل می‌گردند.

ساختار منوها و کلیدهای تنظیم

چهار کلید در صفحه جلویی کنترلر تعبیه شده است که مدیریت پارامترها را انجام می‌دهند. کلید MODE برای ورود به منوها و ذخیره تغییرات استفاده می‌شود، کلید Shift جهت جابه‌جایی بین ارقام کاربرد دارد و کلیدهای Up/Down مقادیر را کم یا زیاد می‌کنند.

منوهای دستگاه به سه بخش کلی تقسیم می‌شوند:

گروه نمایش عملیاتی (Operation Group): در این سطح می‌توان مقدار SV را تغییر داد یا وضعیت آلارم‌ها را مشاهده کرد.
گروه پارامتر ۱ (Parameter Group 1): پارامترهای مربوط به تنظیمات ضرایب PID، تنظیمات آلارم‌ها و فعال‌سازی اتوتیونینگ در این گروه قرار دارند.
گروه پارامتر ۲ (Parameter Group 2): پیکربندی‌های پایه‌ای شامل تعیین نوع سنسور، مد کنترل، واحد دما و مقیاس‌پذیری ورودی در این بخش انجام می‌شود.

برگشت به صفحه اصلی در هر مرحله با فشردن و نگه داشتن کلید MODE به مدت ۳ ثانیه امکان‌پذیر است.

نحوه اجرای اتوتیونینگ (Auto-Tuning)

محاسبه دستی ضرایب PID دشوار و زمان‌بر است. قابلیت اتوتیونینگ در کنترلر آتونیکس سری TK، این فرآیند را به‌صورت هوشمند و خودکار انجام می‌دهد.مراحل فعال‌سازی اتوتیونینگ:

کلید MODE را فشار دهید تا وارد Parameter Group 1 شوید.
پارامتر At را پیدا کنید.
مقدار آن را از oFF به At-1 (روش پرش سریع) یا At-2 (روش دقیق) تغییر دهید.
کلید MODE را برای ذخیره بفشارید.

نشانگر نوری AT روی صفحه نمایش شروع به چشمک‌زدن خواهد کرد. دستگاه طی چند سیکل گرمایش و سرمایش آزمایش، رفتار حرارتی محیط را تحلیل کرده و ضرایب بهینه P، I و D را به‌طور خودکار ذخیره می‌کند. خاموش کردن دستگاه در حین اجرای اتوتیونینگ فرآیند را مختل می‌سازد.

عیب‌یابی و کدهای خطای رایج

بروز اختلال در عملکرد سیستم از طریق کدهای هشدار روی نمایشگر PV اطلاع‌رسانی می‌شود.

کد oPEn: قطع شدن سنسور ورودی یا عدم اتصال سیم‌ها را نشان می‌دهد. بررسی ترمینال‌های ورودی و سلامت پروب دمایی نخستین گام حل مشکل است.
کد HHHH: فراتر رفتن دما از حد بالایی سنسور یا پارامتر H-SC را اعلام می‌کند.
کد LLLL: افت دما به زیر محدوده مجاز تعریف‌شده را هشدار می‌دهد.
نوسان شدید دما حول نقطه SV: نشان‌دهنده نامناسب بودن ضرایب PID است؛ اجرای مجدد اتوتیونینگ در شرایط بار واقعی این مشکل را برطرف می‌سازد.

ویژگی های کنترلر دمای آتونیکس TK

دقت بالا: این کنترلر دارای دقت بالا در کنترل دما است که امکان کنترل دقیق دما را فراهم می‌کند.
رابط کاربری کاربرپسند: دارای رابط کاربری کاربرپسندی است که به کاربر امکان می‌دهد به راحتی تنظیمات مورد نیاز را انجام دهد.
قابلیت اتصال به شبکه: قابلیت اتصال به شبکه‌های مختلف و ارتباط با دیگر دستگاه‌ها را فراهم می‌کند.
قابلیت اندازه‌گیری چندین نقطه دما: این کنترلر قادر است دما را در چندین نقطه مختلف اندازه‌گیری و کنترل کند.
قابلیت ذخیره‌سازی تنظیمات: قابلیت ذخیره‌سازی تنظیمات و اطلاعات مهم کنترلی را فراهم می‌کند تا در مواقع لزوم بتواند به آنها دسترسی داشته باشد.
امکانات ایمنی: دارای امکانات ایمنی مختلفی است که جلوی خطرات مرتبط با دما را می‌گیرد، از جمله ایمنی برقی و حفاظت در برابر افزایش یا کاهش ناگهانی دما.
سازگاری با استانداردهای صنعتی : این کنترلر با استفاده از استانداردهای صنعتی مختلف، از جمله استانداردهای ایمنی و کیفیت، طراحی و تولید شده است.
قابلیت ارتقاء و بروزرسانی: این کنترلر دارای قابلیت ارتقاء و بروزرسانی است که امکان اضافه کردن ویژگی‌ها و بهبود عملکرد را فراهم می‌کند.

کاربردهای کنترلر دمای TK :

کنترل دما در اتوماسیون صنعتی
استفاده در دستگاه‌های تولیدی و فرآیندهای صنعتی
کاربرد در سیستم‌های گرمایش و سرمایش صنعتی
استفاده در سیستم‌های تهویه مطبوع صنعتی
کنترل دمای مواد در فرآیندهای تولید
استفاده در دستگاه‌های آزمایشگاهی و پژوهشی

مواردی که در خرید ترموستات باید دانست :

نحوه کنترل
تعداد آلارم مورد نیاز
تعداد ورودی ترموکوپل یا RTD
قابلیت نمایش خرابی
ابعاد ترموستات

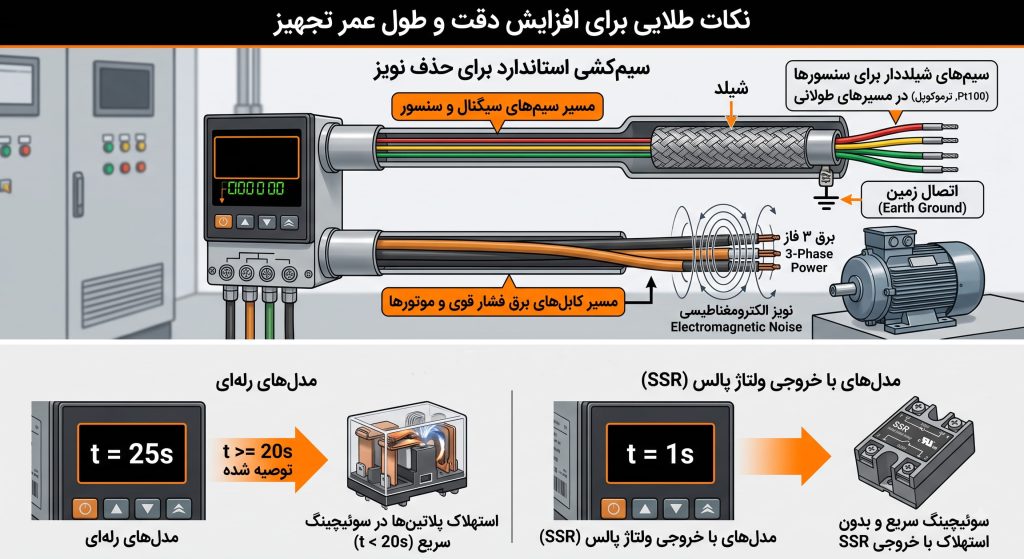

نکات طلایی برای افزایش دقت و طول عمر تجهیز

رعایت استانداردهای نصب صنعتی نقش بسزایی در عملکرد پایدار تجهیز دارد.

سیم‌های سیگنال و سنسور باید جدا از کابل‌های برق فشار قوی و سیم‌کشی موتورها اجرا شوند تا نویزهای الکترومغناطیسی حذف گردند. استفاده از کابل‌های شیلددار برای سنسورهای Pt100 و ترموکوپل در مسیرهای طولانی توصیه می‌شود.

تنظیم زمان سیکل خروجی (پارامتر t) در مدل‌های رله‌ای نباید روی مقادیر زیر ۲۰ ثانیه قرار گیرد. سوئیچینگ سریع رله‌های مکانیکی باعث استهلاک پلاتین‌ها خواهد شد؛ در صورت نیاز به سوئیچینگ سریع، استفاده از خروجی ولتاژ پالس (SSR) الزامی است.

سخن آخر

ترموستات‌ها ابزارهای حیاتی در صنایع مختلف هستند که برای کنترل دما و بهینه‌سازی مصرف انرژی استفاده می‌شوند. با ایجاد تعادل در دما، ترموستات‌ها به بهبود کارایی، ایمنی و کاربردی بودن فرآیندهای صنعتی کمک می‌کنند.
