سنسور نوری آتونیکس AUTONICS BEN10M-TFR

سنسور نوری 10 متر آتونیکس AUTONICS BEN10M-TFR

سنسور نوری آتونیکس BEN10M-TFR نوعی سنسور مجاورتی  از شرکت آتونیکس است که توسط نور وجود یا عدم وجود اجسام را تشخیص و مورد ارزیابی قرار می دهد. این سنسور دارای یک فرستده و گیرنده می باشد. نحوه کار این سنسور بدین صورت است که فرستنده نور را ارسال می کند و گیرنده نور ارسال را دریافت می کند که نشان دهنده وجود جسم در جلوی سنسور است. این سیگنال دریافت شده توسط گیرنده به وسیله برد الکتریکی تقویت می شود و باعث تغییر در وضعیت خروجی می شود. برای دریافت اطلاعات بیشتر مطالعه کنید : سنسور نوری سری BEN

برای خرید سنسور نوری به سایت کنترل24 مراجعه کنید .

انواع سنسور های نوری :

• چشم نوری یک طرفه(Diffuse) :

این سنسور دارای فرستنده و گیرنده می باشد و توسط ارسال و دریافت نور ، وجود جسم در مقابل سنسور را تشخیص می دهد. دامنه ی تشخیص جسم در سنسورهای یک طرفه از چند میلی متر تا 2 متر است.

• سنسور نوری آینه دار (Retro-reflection):

این نوع سنسورها دارای یک آینه منشوردار هستند. این آینه در مقابل سنسور قرار می گیرد و وجود جسم را تشخیص می دهد. سنسورهای نوری آینه دار مانند سنسورهای نوری یک طرفه هستند با این تفاوت که نور ارسال شده از سنسور به آینه برخورد می کند و با بازتاب 90 درجه ، دوباره به سنسور باز می گردد. وقتی جسم بین سنسور و آینه قرار بگیرد؛ این ارتباط قطع می شود.

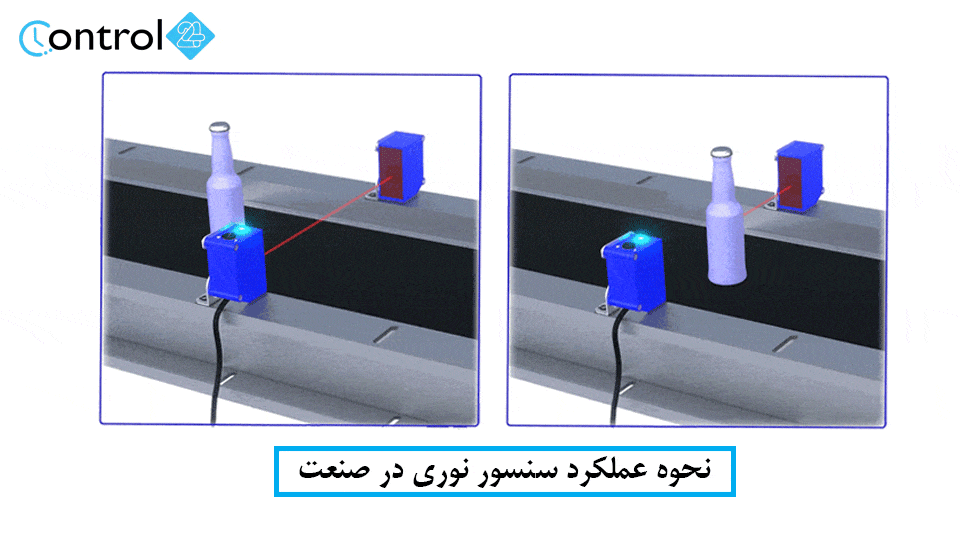

• چشم نوری دو طرفه(Through Beam) :

سنسورهای نوری دو طرفه، همان طور از اسمش پیداست ، دارای یک فرستنده و گیرنده جدا از هم هستند که در مقابل یکدیگر قرار می گیرند. هنگامی که جسم بین این دو دستگاه قرار می گیرد، سنسور با توجه به نوع عملکرد خود، خروجی را ارسال می کنند.

ساختار کلی سنسورهای نوری

برای معرفی سنسور نوری ابتدا با اجزای آن آشنا می شویم. به طور کلی، یک سنسور نوری از سه بخش اصلی تشکیل شده است:

1. فرستنده (Emitter): این قسمت از سنسور با توجه به طول مشخص شده ، نور را ساطع یا ارسال می کند.
2. گیرنده (Receiver): این بخش نور ارسالی از فرستنده را دریافت می کند و آن را به سیگنال الکتریکی تبدیل می کند
3. مدار پردازش: مدار پردازش سیگنال الکتریکی دریافت شده را پردازش می کند و خروجی مورد نظر را تولید و ارسال می کند.

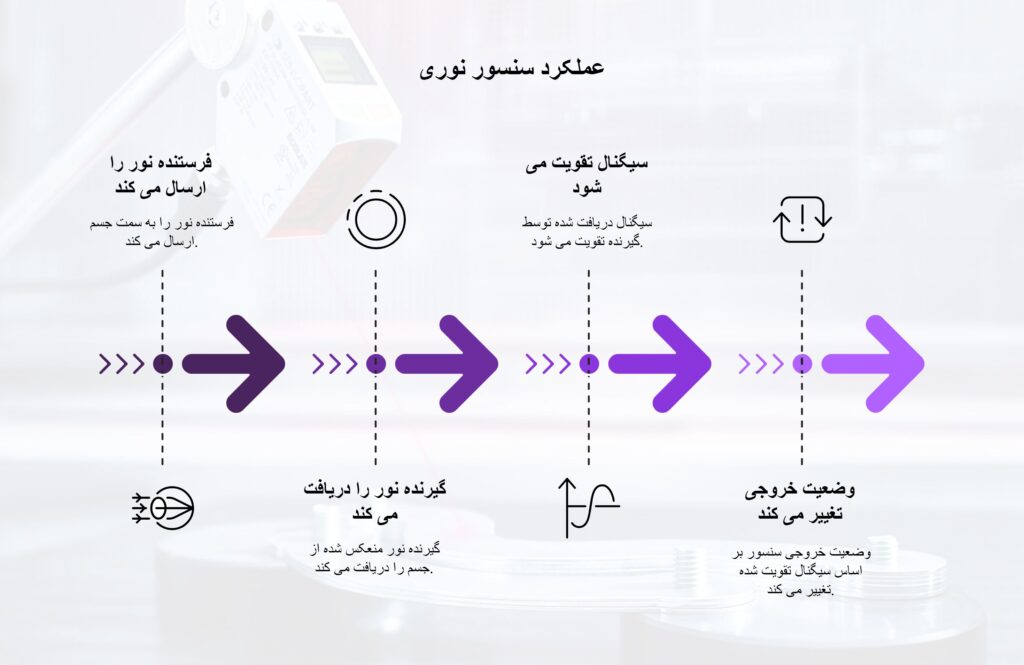

نحوه کارکرد سنسور نوری

نحوه کارکرد سنسورهای نوری به این صورت است که؛ فرستنده نور را به سمت جسم یا سطح می تاباند. اگر این جسم یا سطح در مسیر نور سنسور قرار بگیرد، نور بازتاب یا جذب می شود. نتیجه این که شدت نور دریافتی توسط دریافت کننده تغییر می کند. این تغییر شدت نور توسط گیرنده ، به یک سیگنال الکتریکی تبدیل می شود. سپس مدار پردازش این سیگنال را تحلیل می کند و بر اساس آن خروجی تولید می کند. این خروجی می تواند به صورت یک سیگنال دیجیتال صفر و یک یا سیگنال آنالوگ مانند ولتاژ باشد.

کاربرد سنسور های نوری :

• جهت تشخیص اجسام
• اندازه گیری فاصله قطعات
• جدا سازی قطعات با ابعاد مختلف
• اندازه گیری ضخامت
• تشخیص قطعات معیوب در خط تولید
• اندازه گیری و کنترل سرعت
• آشکار سازی حرکت مکانیکی

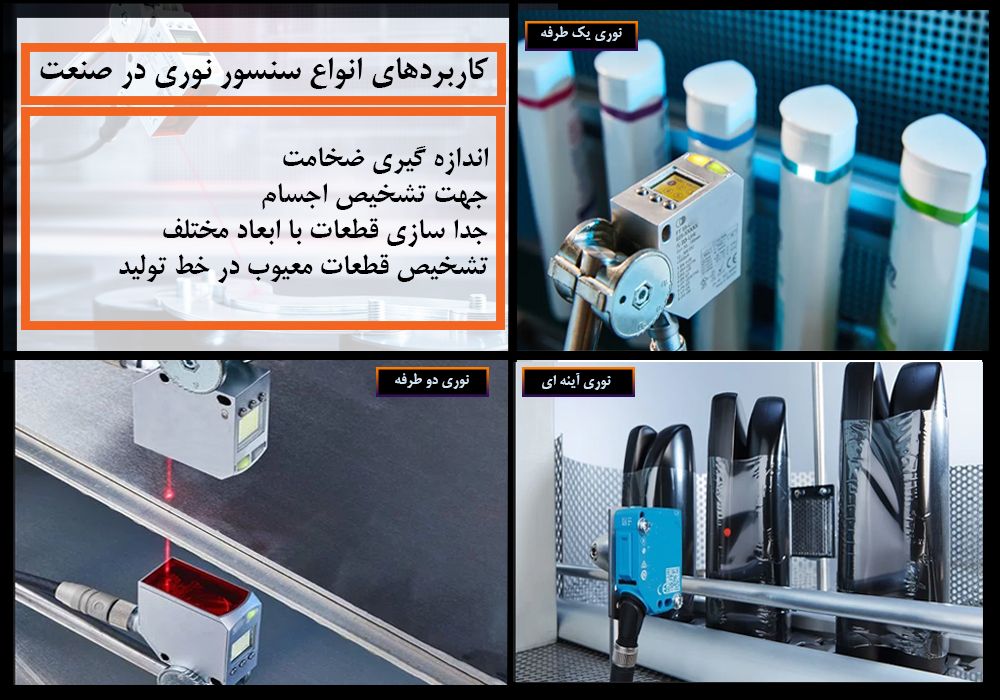

سنسور نوری در صنعت:

• سنسورهای نوری کاربردهای بسیار گسترده‌ای در صنایع مختلف دارند. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:
• صنعت اتوماسیون: در خطوط تولید برای تشخیص قطعات، کنترل کیفیت، بسته‌بندی و…
• صنعت روباتیک: برای تشخیص موانع، مسیریابی و تعامل با محیط اطراف
• صنعت خودرو: در سیستم‌های ایمنی، پارک کردن، کنترل سرعت و…
• صنعت پزشکی: در تجهیزات تصویربرداری، سنجش ضربان قلب و…
• صنعت بسته‌بندی: برای شمارش محصولات، کنترل وزن و…

در خرید سنسور نوری به چه مواردی باید توجه کرد :

• نوع IP
• نوع تغذیه
• فرکانس سوئیچ
• نوع سنسور نوری
• جنس بدنه سنسور
• نوع خروجی مد نظر
• ابعاد فیزیکی سنسور
• فاصله تشخیص سنسور

مشخصات سنسور نوری آتونیکس AUTONICS BEN10M-TFR :

• نوع اتصال کابلی
• ابعاد سنسور کوچک
• نوع سنسور مکعبی
• درجه حفاظت IP50
• نوع تشخیص دو طرفه
• قابلیت تنظیم حساسیت
• تغذیه ۲۴-۲۴۰  VAC,VDC
• فاصله تشخیص سنسور ۱۰ متر
• منبع نور مادون قرمز (۹۴۰nm)
• دارای خروجی رله و تیغه NO/NC
• دارای LED نشان دهنده وضعیت خروجی
• نوع عملکرد انتخاب Light On & Dark On با سیم فرمان
• شرکت سازنده : AUTONICS
• کشور سازنده : کره جنوبی
