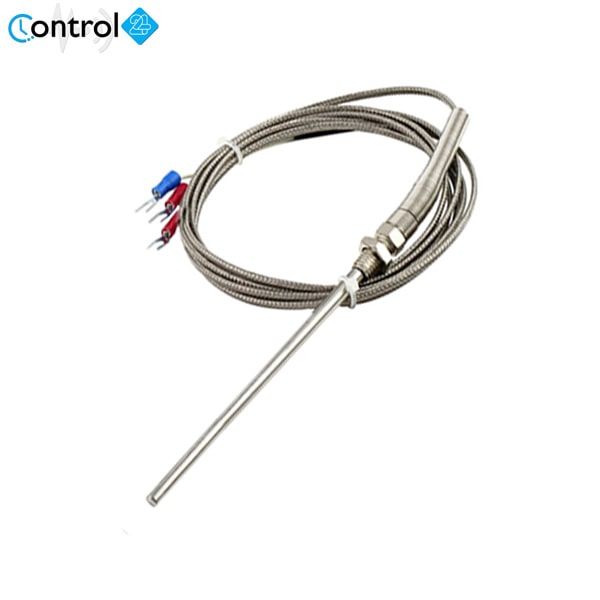

سنسور دما JUMO PT100 15CM مهره دار شیلد دار طول غلاف 15 سانت

سنسور دما PT100 15CM یک نوع سنسور دمای مقاومتی است که به طور گسترده در صنایع مختلف برای اندازه‌گیری دقیق دما استفاده می‌شود. این سنسور از یک عنصر پلاتینیومی با مقاومت 100 اهم در دمای 0 درجه سانتی‌گراد تشکیل شده است. اساس کار این سنسور بر تغییر مقاومت الکتریکی پلاتینیوم با تغییر دما استوار است. به عبارت ساده‌تر، هرچه دما افزایش یابد، مقاومت الکتریکی پلاتینیوم نیز افزایش می‌یابد و برعکس سنسور دما pt100 جومو در واقع مقدارعددی نمایش داده شده  دما بر اساس مقاومت سنسور(حسگر) تعیین میگردد . سنسور دما مهره دار شیلد دار یکی از پرکاربرد ترین سنسور ها  RTD می باشد و رابطه مستقیم با میزان مقاومت سنسور دارد که با افزایش دما میزان مقاومت هم افزایش میابد و بلعکس هم همینطور. برای خرید سنسور دما  به سایت کنترل24 مراجعه کنید.

اجزای تشکیل‌دهنده سنسور PT100 :

عنصر حسگر (پلاتینیوم): قلب تپنده سنسور بوده و تغییرات دما را به تغییرات مقاومت تبدیل می‌کند. عایق: از عنصر حسگر در برابر عوامل خارجی مانند رطوبت و خوردگی محافظت می‌کند.  روکش محافظ: از جنس استیل ضد زنگ یا مواد مشابه بوده و از سنسور در برابر آسیب‌های فیزیکی محافظت می‌کند. سیم‌های اتصال: برای انتقال سیگنال مقاومت به دستگاه اندازه‌گیری استفاده می‌شوند.

نحوه کارکرد سنسور دما :

همانطور که پیشتر گفته شد، اساس کار این سنسور بر تغییر مقاومت الکتریکی پلاتینیوم با تغییر دما استوار است. این تغییر مقاومت توسط یک دستگاه اندازه‌گیری (مانند ترمومتر یا PLC) اندازه‌گیری شده و سپس به دمای معادل تبدیل می‌شود. مراحل کلی کارکرد: 1. تغییر دما: دمای محیط اطراف سنسور تغییر می‌کند. 2. تغییر مقاومت: مقاومت الکتریکی عنصر پلاتینیومی متناسب با تغییر دما تغییر می‌کند. 3. اندازه‌گیری مقاومت: دستگاه اندازه‌گیری، تغییر مقاومت را اندازه‌گیری می‌کند. 4. تبدیل به دما: دستگاه اندازه‌گیری، با استفاده از یک رابطه ریاضی مشخص، مقاومت اندازه‌گیری شده را به دمای معادل تبدیل می‌کند. 5. نمایش دما: دمای محاسبه شده بر روی نمایشگر دستگاه نشان داده می‌شود.

انواع سنسور دما JUMO :

سنسوردما بر اساس نیاز مشتری (پارامترهای متفاوت) به انواع مختلفی تقسیم می‌شود.

• هددار
• مهردار
• سلیکونی
• شیلددار



پارامترهای خرید سنسور دما :

• نوع سنسور دما مورد نیاز (PT100 , K , J ,… )
• محدوده دمای کاری سنسور
• نوع نصب ( مهره دار ، هددار )
• دقت مورد نیاز
• منبع تغذیه
•  سنسور در معرض ارتعاشات قرار دارد ؟
• سنسور با مواد شیمیایی تماس دارد ؟
• فاصله سنسور تا کنترلر دما
• میزان تاخیر ریسپانس ( پاسخ زمانی )



کاربردهای سنسور PT100

سنسورهای PT100 به دلیل دقت بالا، قابلیت اطمینان و محدوده دمایی گسترده، در صنایع مختلفی از جمله: صنایع نفت و گاز: اندازه‌گیری دمای سیالات، مخازن و خطوط لوله صنعت خودروسازی: کنترل دمای موتور و سیستم‌های خنک‌کننده غذایی: کنترل دمای فرآیندهای پخت و پز و نگهداری مواد غذایی پزشکی: اندازه‌گیری دمای بدن و تجهیزات پزشکی سیستم‌های تهویه مطبوع: کنترل دمای محیط صنایع شیمیایی: اندازه‌گیری دمای واکنش‌های شیمیایی کاربرد دارند. برای دریافت اطلاعات بیشتر راهنمای جامع سسنور دما را مطالعه کنید.

مزایای سنسور PT100 :

• دقت بالا: نسبت به سایر سنسورهای دما، دقت بالاتری دارد.
• خطی بودن رابطه مقاومت-دما: این ویژگی باعث می‌شود که کالیبراسیون و محاسبات ساده‌تر شوند.
• محدوده دمایی گسترده: در دمای بسیار پایین تا بسیار بالا قابل استفاده است.
• تکرارپذیری بالا: نتایج اندازه‌گیری در شرایط یکسان، بسیار نزدیک به هم است.
• پایداری در برابر زمان: با گذشت زمان، تغییر قابل توجهی در مشخصات آن ایجاد نمی‌شود.



معایب سنسور PT100 :

• هزینه: نسبت به برخی از سنسورهای دیگر، هزینه بالاتری دارد.
• زمان پاسخگویی: نسبت به برخی از سنسورهای دیگر، زمان پاسخگویی کمی کندتر است.
• شکنندگی: عنصر پلاتینیومی آن نسبت به ضربه و فشار حساس است.



 مشخصات سنسور دما JUMO PT100 15CM مهره دار شیلد دار طول غلاف 15 سانت :

• طول غلاف سنسور : 15 سانتی متر
• طول کابل : ۲ متر
• کانکشن : M8
• جنس کابل : شیلدار نسوز
• زمان واکنش : سریع
• دمای کاری سنسور : 200- الی 400 درجه
• درجه حفاظت : IP67
• تیپ سنسور : B
• نوع سنسور : JUMO آلمان
• نوع کابل : BLF ایتالیا
• کشور مونتاژ : ایران
• شرکت سازنده : JUMO
