ترانسمیتر جریان پارس مگا PARSMEGA PM-CT11

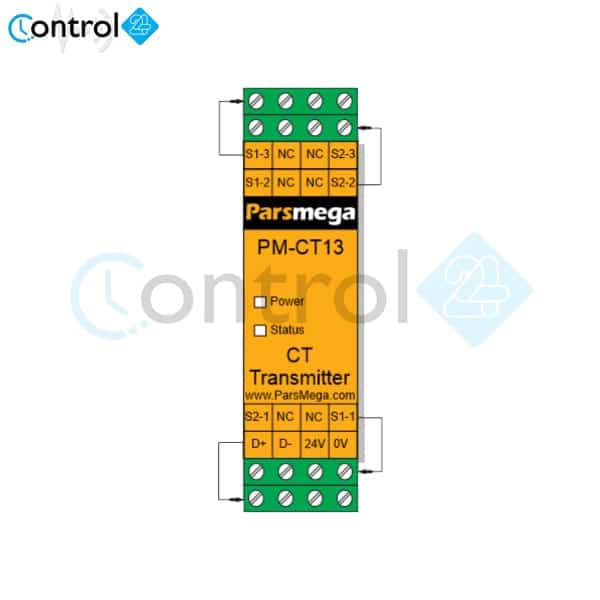

ترانسمیتر جریان PM-CT13، نوعی ترانسفورماتور جریان است که در سیستم‌های اندازه‌گیری و حفاظت الکتریکی به کار می‌رود. این دستگاه، جریان الکتریکی با شدت بالا را به جریان با شدت پایین‌تر تبدیل می‌کند، به طوری که بتوان آن را به صورت ایمن و دقیق اندازه‌گیری کرد. ترانسفورماتورهای جریان، نقش بسیار مهمی در سیستم‌های قدرت و کنترل صنعتی ایفا می‌کنند

 جهت خرید ترانس جریان به سایت کنترل24 مراجعه کنید.



نحوه کارکرد PM-CT13 :

ترانسمیتر PM-CT13 به صورت پیش‌فرض برای اتصال به ترانس جریان با خروجی 5 آمپر طراحی شده است. این ترانسمیتر، سیگنال آنالوگ دریافتی از ترانس جریان را به یک سیگنال دیجیتال با دقت بالا تبدیل می‌کند. سپس، این سیگنال دیجیتال از طریق پورت سریال RS485 به سیستم‌های کنترل و مانیتورینگ ارسال می‌شود.



عملکرد ترانسمیتر جریان به چه صورت است ؟

اگر جریان 1000 آمپر وارد سیم پیچ اولیه شود در سیم پیچ ثانویه جریان 1 آمپر خواهیم داشت. در نتیجه جریان 1000 آمپری که در حالت عادی قابل اندازه گیری نیست به جریان 1 آمپر تبدیل شده و به راحتی با آمپرمتر های معمولی قابل اندازه گیری است .

در این حالت اگر آمپرمتر جریان 1 آمپر را نشان دهد جریان واقعی برابر 1000 آمپر است. اگر 1.5 آمپر را نشان داد به این معنی است که جریان واقعی ما 1500 آمپر است. ترانس های جریان این قابلیت را دارند که جریان ورودی را از هزاران آمپر به یک خروجی استاندارد 1 تا 5  آمپر تبدیل کنند.



اجزای اصلی ترانسمیتر جریان PM-CT13 :

• کانال‌های ورودی: این ترانسمیتر دارای سه کانال ورودی برای اتصال به ترانس جریان است.
• مبدل آنالوگ به دیجیتال: این بخش وظیفه تبدیل سیگنال آنالوگ به سیگنال دیجیتال را بر عهده دارد.
• پردازنده: پردازنده مرکزی ترانسمیتر، وظیفه پردازش داده‌ها و ارسال سیگنال خروجی را بر عهده دارد.
• پورت سریال RS485: این پورت برای ارتباط با سیستم‌های کنترل و مانیتورینگ استفاده می‌شود.



کاربرد ترانسمیتر جریان PM-CT13 “

• اندازه گیری جزیان عبوری (توسط مصرف کننده)
• مورد استفاده در خطوط تولید و تابلوهای کنترل





انواع ترانسمیتر های جریان :

• ترانس های Wound :

از این نوع ترانس ها در صنعت بسته بندی ، پالایشگاه ها ، پتروشیمی ، صنعت فولاد ، صنعت لاستیک و پلاستیک ، ماشین آلات ، نیروگاه ها و … استفاده می شود .

• ترانس های Bar :

این نوع ترانس ها با عنوان ترانسفورماتورهای سری شناخته شده و در تجهیزاتی که جریان از آن میگذرد مورد استفاده قرار می گیرد.

• ترانس های Toroidal :

ترانسفورماتور های تروئیدی در مدارهای الکتریکی ، اینورترها ، تقویت کننده ها و… مورد استفاده قرار می گیرند.



مشخصات ترانسمیتر جریان PM-CT11 پارس مگا :

• دارای نمایشگر ال ای دی وضعیت ماژول
• مبدل انالوگ به دیجیتال 10 بیتی
• دارای کانال ورودی جریان 3 کانال
• اتصال 3 عدد ترانس جریان CT با خروجی 5 آمپر
• دارای وضوح اندازه گیری 1024 نقطه (10 بیت)
• فرکانس اندازه گیری 5 هرتز
• رنج دمای کاری +75 الی 30- درجه سانتی گراد
• قابلیت ارتباط سریال RS485 با پشتیبانی مدباس
• قابلیت اتصال به کامپیوتر و HMI و PLC
• شرکت سازنده : پارس مگا
• کشور سازنده : ایران
